摘  要：本文对喀左地震台近十年的MDCB—5型和MDCB—6型电磁波地震前兆监测仪监测数据资料作了系统的分析，正常时数据基本平稳，异常时数据变化显著，一般反应震级Ms2.0级以上地方震、4.0级以上近震、6.0级以上远震。一旦电磁波地震前兆监测仪在某些方位监测的数据出现了不同程度的异常，工作人员对这些异常特征进行分析，就可以用于某些较大地震发生前的短临预报，以减少人员伤亡和经济财产损失。

关键词：喀左地震台；电磁波观测；地震前兆监测仪；短临预报

0引言

地震是地壳运动过程中能量长期积累和突然释放的结果。一般认为较大地震在孕育发展过程中，地下应力场发生变化，在一定范围内会产生地球磁场、地电阻率、地应力等微观异常现象，但根据各地的地震地质构造不同，产生电磁波的异常状态有所不同。喀左地震台在2011年5月安装MDCB—5型电磁波监测仪一台【1-5】，开始电磁波观测，传感器放在2楼观测室内，每日实时监测。2013年7月安装MDCB—6型电磁波监测仪一台，经过几年的电磁波连续观测记录，积累了一定的观测资料。通过对资料的整理、分析和研究，发现当电磁波某个方位出现不同程度的异常特征，本地区及周边地区就会发生不同量级的地震。这为我们研究地震前兆异常提供了有价值的信息，也为分析研究地震监测预报提供了重要依据。由此我们感到对电磁波异常形态特征进行深入地研究和探索，可能对地震短临预报有一定的实用意义。

1   喀左县地震台的地址构造条件

本区处于阴山东西向复杂构造带，东延部分和大兴安岭新华夏系构造带南延部分的弧形交接部位，二级构造单元为燕辽沉降带。台址院后裸岩丘陵，为侏罗系九佛堂组（Ji3）,黄色砂岩，绿色页岩，倾向南东，倾角30°左右，无其他构造迹象，院南属第四系全新（Q4）,岩性黄土，地貌上为二级阶地后缘。站址周围地质构造见图1 ：北面有阜新-承德深断裂见图1（A）、中三家断裂见图1(E)，东边有朝阳—北  票断裂（B）西面有凌源—喜峰口断裂（D）、南边有锦西—青龙断裂（C），等。图中 • 喀左地震台址，大写字母为断裂带。

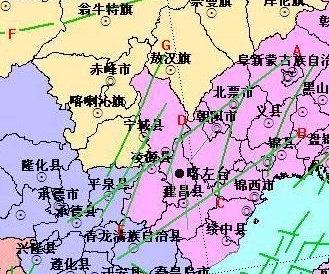

图1   地质构造图

作者简介：赵秉权（1965—），男，蒙古族，辽宁喀左县人，本科，主要从事地震观测预报工作。

2仪器简介

MDCB—5型、6型8方位地震前兆监测仪，由煤炭科学研究总院西安分院和河北省廊坊市龙港科技开发有限公司基于瞬论理论共同研制用于地震监测的新型地球物理勘探仪器。仪器主要由硬件（主机、电源、电容式传感器、微机）和软件（采集程序和处理程序）两大部分组成。该仪器分3个通道和8个方位。3个通道为0路频点20Hz，1路频点6.0Hz，2路频点1.7Hz分别反映了地下5km、7km、10km三个不同深度地质体的物性参数。8个方位是指与地平线成45°角的8个方向（E90°、NE45°、N0°NW315°、W270°、SW225°、S180°SE135°）的传感器。每20秒采集数据一次，每天形成一个以日期命名的数据文件，保存在计算机中。在对数据进行处理后，以16种图形及12中表的形式反应震前信息。

从图表中分析异常情况，可以提取出震情活动以及最近震情发展趋势的前兆信息。

3  电磁波实时曲线异常变化及震例分析

3.1   吉林3次5级以上地震前兆

2013年10月13日00时12分3路值中的2路值出现间歇性高频电磁波脉冲信号，到18日信号增强，密集、幅度逐渐增大。最大振幅值达103mv，而后间歇性高频电磁波脉冲信号幅度逐渐降低到25日07时18分异常结束，异常时间长达12天多（如图2）。1路频道均值脉冲信号从2014年10月12日至26日出现正向5峰高值异常后恢复正常（如图3）。2013年10月30日04时17分51秒，在吉林省延边朝鲜族自治州珲春市（130.9°E、43.3°N）发生5.3级地震，震源深度539km，距喀左台950km，异常持续时间12天。

2013年10月31日11时03分34秒吉林省松原市前郭尔罗斯蒙古族自治县（124.2°E、44.6°N）发生5.5级地震，11月23日又发生5.8级地震一次，震源深度8km。距喀左台约530km。

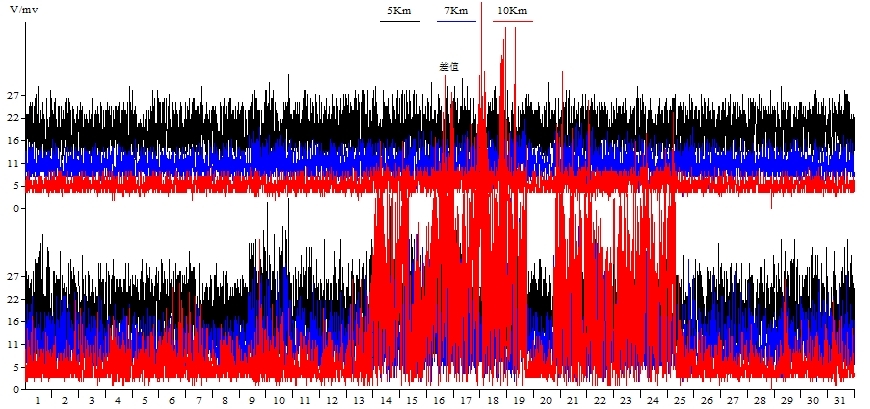

图2   2013年10月脉冲电磁波3路分变曲线图（0路、1路， 2路）

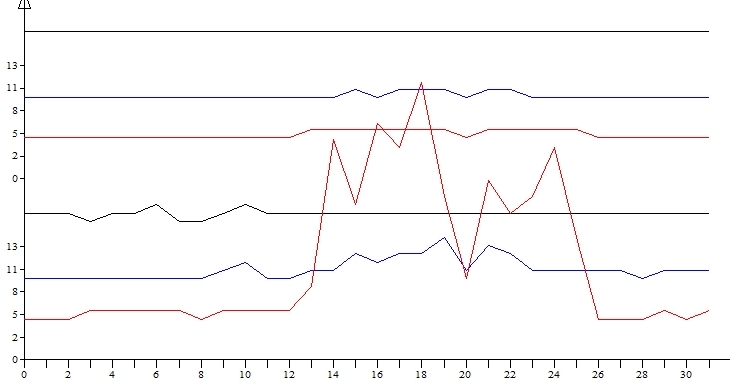

图3   2013年10月脉冲电磁波3路均值日变曲线图（0路、1路， 2路）

3.2  南黄海4.8级地震前兆

2014年3月13日至3月17日2路数据从出现正向双峰高频电磁波脉冲信号，最大振幅值达97mv,而后高频电磁波脉冲信号幅度逐渐降低，18日恢复正常（如图4）。2014年3月13日至3月17日2路均值脉冲信号出现正向双峰高值异常，18日恢复正常（如图5）。2014年 4月1日03时48分南黄海（山东荣城市龙须岛镇）发生Ms4.8级地震，距喀左县地震台约615km，异常时间持续5天。

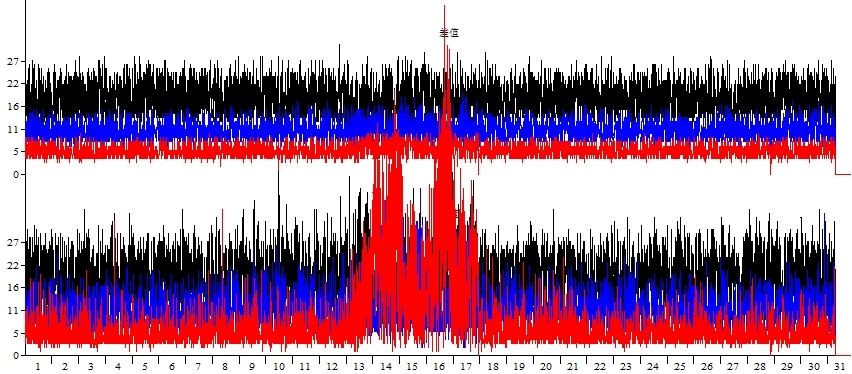

图4  2014年3月电磁波3路日变曲线图（0路、1路， 2路）

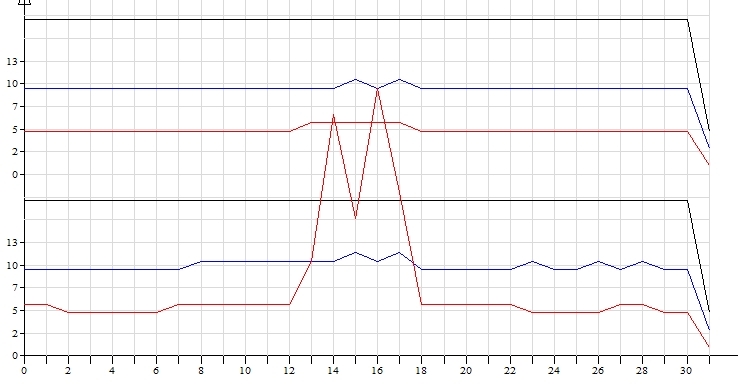

图5   2014年3月电磁波3路均值日变曲线图（0路、1路， 2路）

3.3  辽宁营口4.3级地震前兆

2015年7月11日2路数据从开始出现高频电磁波脉冲信号幅度逐渐增大27日19时，最大振幅值达115mv,而后电磁波脉冲信号幅度突然降低到0mv,异常结束，恢复正常（如图6）。2015年7月3日2路频道均值开始出现异常，缓慢上升至26日后迅速回返至28日结束（如图7），2015年8月4日12时25分营口市盖州市飞云寨发生ms4.3级地震，距喀左县地震台约238km，异常时间16天。

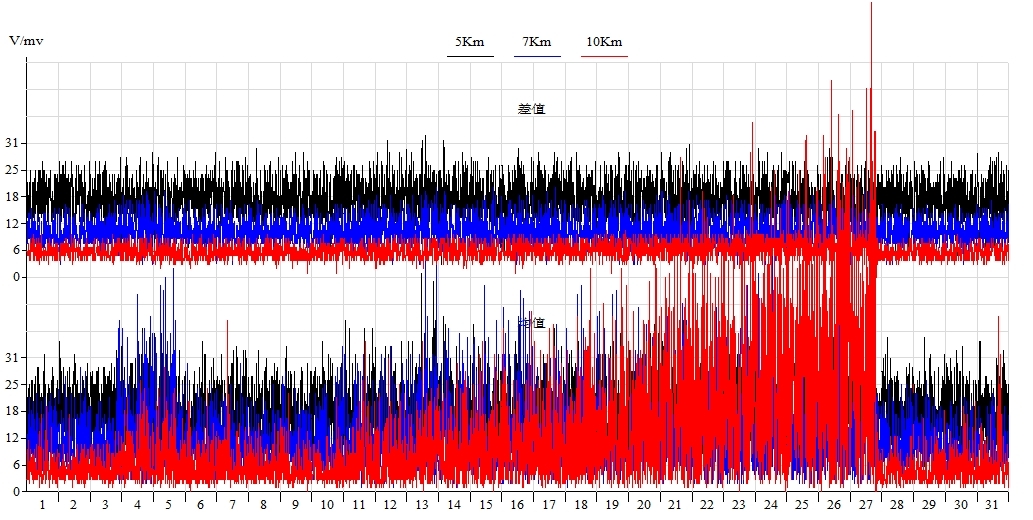

图6   2015年7月脉冲电磁波3路分变曲线图（0路、1路， 2路）

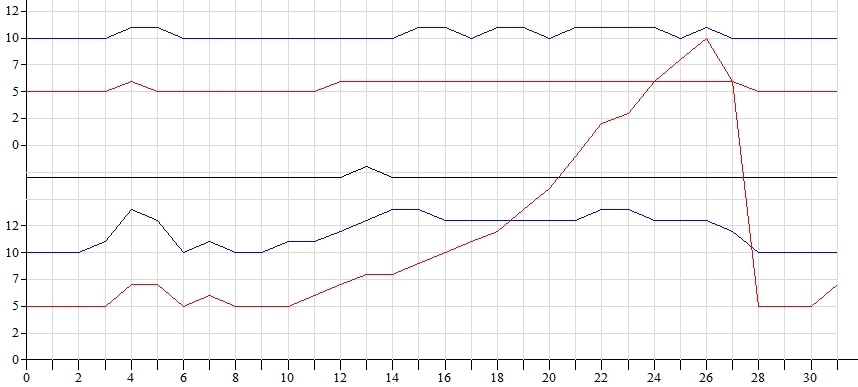

图7  2014年3月脉冲电磁波3路均值日变曲线图（0路、1路， 2路）

3.4  内蒙古自治区赤峰市宁城Ms3.0地震前兆

2016年1月15日2路值开始出现高频电磁波脉冲信号幅度逐渐增大21日02时，最大振幅值达53mv，而后间歇性高频电磁波脉冲信号幅度逐渐降低到22日16时20分异常结束。异常持续时间达8天（如图8）。2路均值脉冲信号从2016年1月13日开始出现异常，匀速上升至20日后回返至23日结束。异常持续时间10天（如图9），1月23日21时内蒙古自治区赤峰市宁城发生ms3.0级地震，距喀左县地震台约96km。

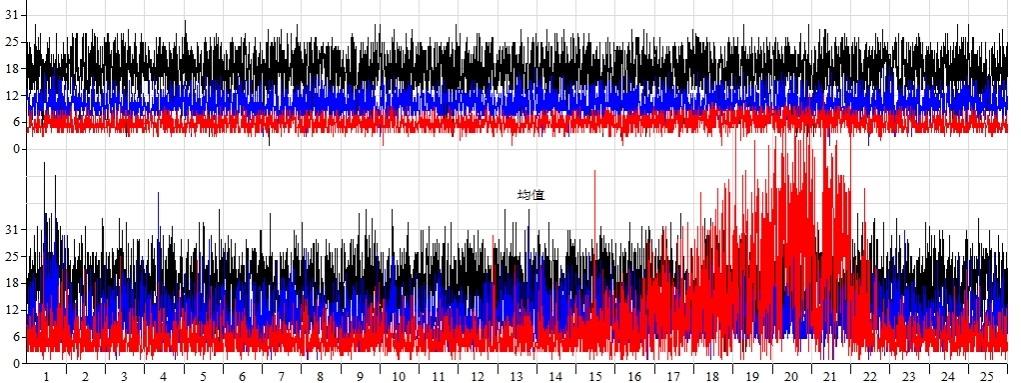

图8  2016年1月电磁波3路值分变曲线图（0路、1路， 2路）

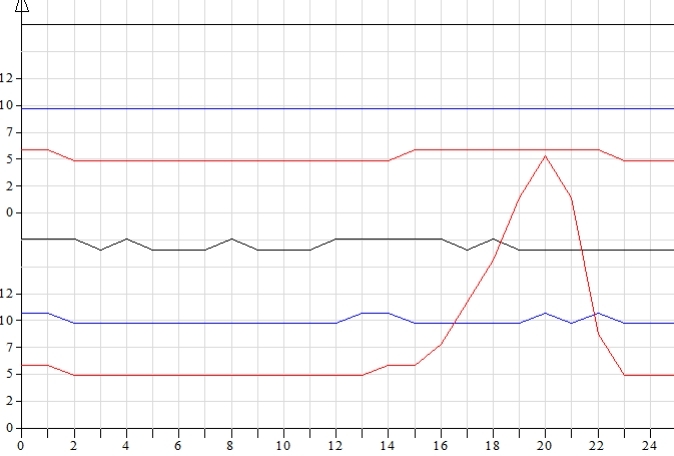

图9  2016年1月电磁波3路日变曲线图（0路、1路， 2路）

3.5  辽宁朝阳发生4.6、4.3级地震前兆

2016年5月4日2路值开始出现高频电磁波脉冲信号幅度逐渐增大到8日，最大振幅值达55mv，9日高频电磁波脉冲信号幅度逐渐降低到14日06时异常结束。异常持续时间10天。5月22日17时8分，在辽宁朝阳县相继发生4.6级(北纬41.62度，东经120.10度)、4.3级(北纬 41.63度，东经120.08度)地震，两次地震震源深度均约6公里，距喀左县地震台约56km。

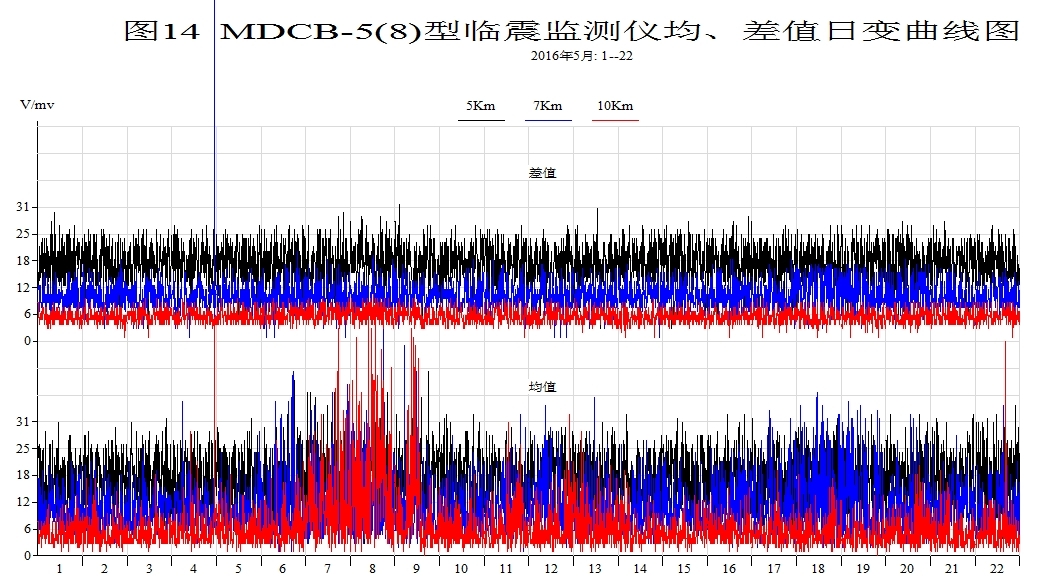

图10   2016年5月电磁波3路分变曲线图（0路、1路， 2路）

3.6  山东平原5.5级的地震前兆

2023年8月6日在山东德州市平原县发生5.5级地震，震源深度9公里，震中位于北纬37.16度，东经116.34度。此次地震距喀左台站510公里，下面图11是记录该地震发生前后的图形特征。

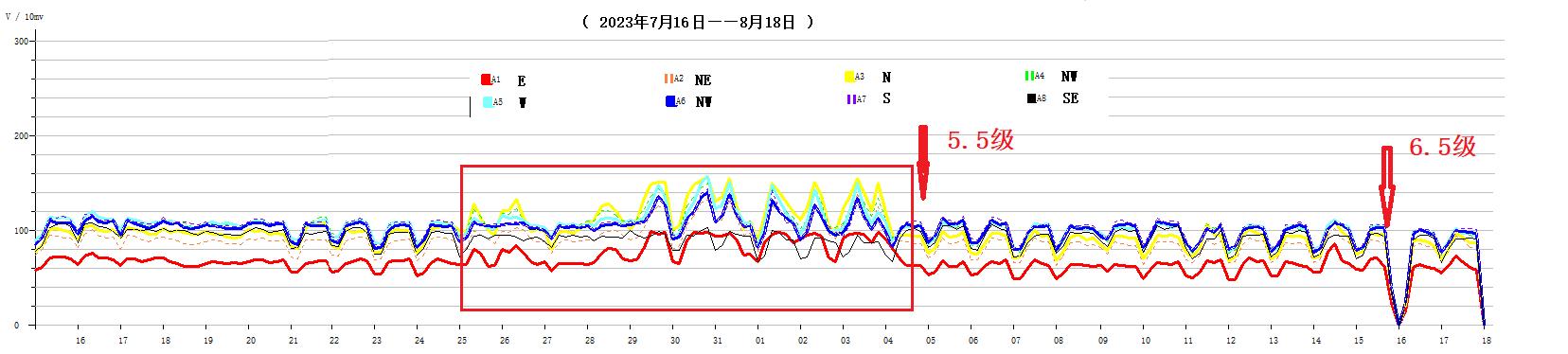

图11   2023年8月6日山东平原5.5级地震发生前后喀左台站记录到的8方位前兆曲线特征

4 MDCB—5型地震前兆监测仪最新研究成果

2019年2月19日～2020年12月31日，MDCB法一名工作人员每天工作2个小时，利用国内、外18台MDCB—5型地震前兆监测仪监测的数据，由计算机软件对其处理、分析，之后计算机自动做出未来7天在全球范围内哪些地区将发生中强地震的临震预报。在682天期间，计算机一共预报全球19059个地区将发生≥4.5级地震，7天之内，在预报的地区内就有17511 个地区地震发生，预报成功率平均为91.9%。

5 MDCB—5型地震前兆监测仪预报软件的开发及应用

全国MDCB法电磁波联网预报地震协作组目前开发的《震情分析》软件可以做未来48小时临震预报。该软件适用于全球任何一个地区、任何一个人、只要用5分钟左右的时间，随时都可以了解本地区最近两天有、无破坏性地震发生。

下面是2023年8月4日使用《震情分析》软件判震山东德州平原5.5地震实例【6】

6  结论

通过对我台MDCB—5型、6型8方位地震前兆监测仪资料研究，在没有异常信号的情况下，三个频道脉冲信号基本正常，当有电磁波脉冲异常信号出现时，有关频道就会出现间歇性或连续高频电磁波脉冲信号，说明较真实地反映了地下岩石在地应力作用下，发生微破裂时产生的高频电磁波脉冲信号。证明在台站附近或1000km左右范围的中强地震及地方震，震前有较明显的短临高频电磁波脉冲信号异常显示，初步认为在距本台1000公里范围内较大地震，震前电磁波有关频道有可能都出现了不同程度的高频电磁波脉冲信号异常特征，15天以内发震的特点，可以做出地震短临预测。

本人经过多年的一线地震观测和实践，感悟到要想应用象MDCB—5型、6型8方位脉冲电磁波监测仪器这样的前兆观测资料来探索地震预报，一要必须保证仪器正常工作，二要观测人员必须认真观测，确保数据连续、可靠，三要排除各种干扰因素，细心分析，这样应用电磁波异常特征预测预报地震，才可能有实际意义。总之应用地应力的动态异常变化规律及特征，研究和探索地震短临预报是一种较为行之有效的方法之一，特别是对短临预测预报的研究，将为分析预测辽西地震活动和城市防震减灾工作起到重要的推动作用。

参考文献

[1]论及地震短临预报，[M]王文祥，刘勇等，陕西人民出版社，1997年3月

[2]怎样预报观测台站周围、国内外最近7天地震 [M]王文祥，杨武洋，陕西人民出版社，2006年7月

[3]再论MDCB型地震前兆监测仪映震效果分析，[J]. 陈智勇，王文祥等，华南地震，1999年第19卷第2期36

[4]浅析MDCB电磁波仪器在临震预测中的应用--[J]. 南京信息职业技术学院 南京210046(宋锦);苏州市地震局 江苏苏州215000(孙旻);江苏省地震局 南京210014(宋峰)《防灾科技学院学报》2007年01期

[5]中国地震短临预报研究获重要突破——八方位候风地震仪问世 [N] 人民日报  海外版  1993年5月11日  第一版

[6]协作组公示《震情分析软件》做未来48小时预报 第14号文件-2023年8月4日判震山东平原5.5 级地震.png
