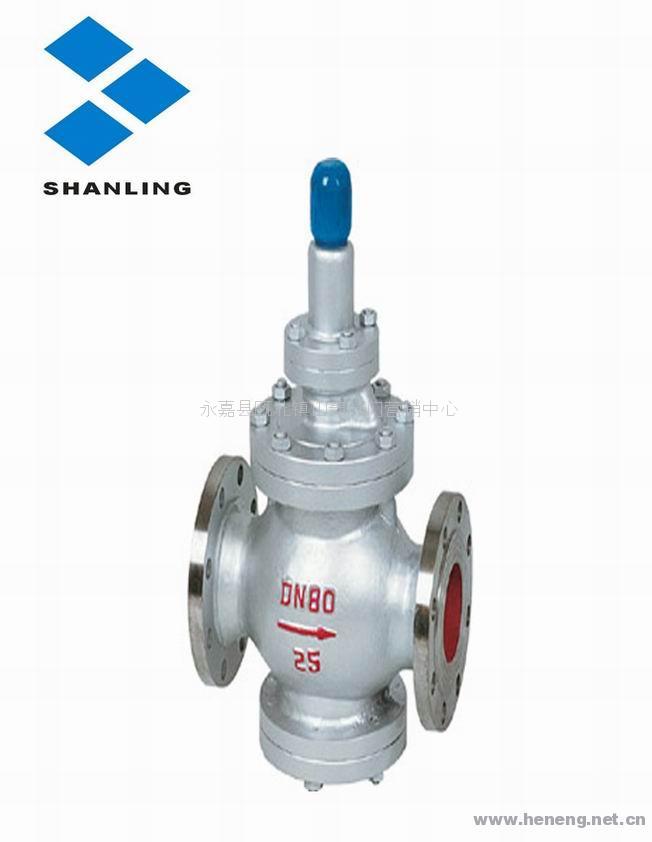

Y43H蒸气减压阀

来源：永嘉县瓯北镇山菱阀门营销中心发布日期：2010-01-13 截止日期：2011-01-31

有效期至：

2011-01-31

最小起订：

价格：

供应数量：

发货期：

不包含运费

一、Y43H蒸气减压阀结构特点和用处
Y43H蒸气减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。

Y43H蒸气减压阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。山菱Y43H蒸气减压阀在普通减压阀基础上作了很大改进，加大了活塞面积，改变了节流结构。改变了密封形式，加大了过流面积等等，从而在提高灵敏度、流量、寿命等方面大大改善了性能。

Y43H蒸气减压阀主要用于蒸汽管路，适用于流量大流量变化大，进口压力变化大的蒸汽管路。

二、Y43H蒸气减压阀主要技术参数和性能指标

公称压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
壳体试验压力(Mpa)*	2.4	3.75	6.0	9.6	15.0	24
密封试验压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
最高进口压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
出口压力范围(Mpa)	0.04-1.0	0.05-1.6	0.08-2.5	0.2-3.5	0.5-3.5	0.5-4.5
压力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
最小压差(Mpa)	0.07	0.1	0.15	0.4	0.5	0.8
渗漏量	GB12245-1989

Y43H蒸气减压阀壳体试验不包括膜片、顶盖

三、Y43H蒸气减压阀主要零件材料

零件名称	零件材料
阀体阀盖底盖	WCB
阀座阀瓣	2Cr13
缸套活塞	铝铁青铜
膜片	1Cr18Ni9
活塞环	合金铸铁/对位聚苯
导阀座导阀杆	2Cr13
主阀弹簧	50CrVA
导阀主弹簧	50CrVA
调节弹簧	60Si2Mn

四、Y43H蒸气减压阀流量系数(Cv)

DN	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250

五、Y43H蒸气减压阀外形尺寸
