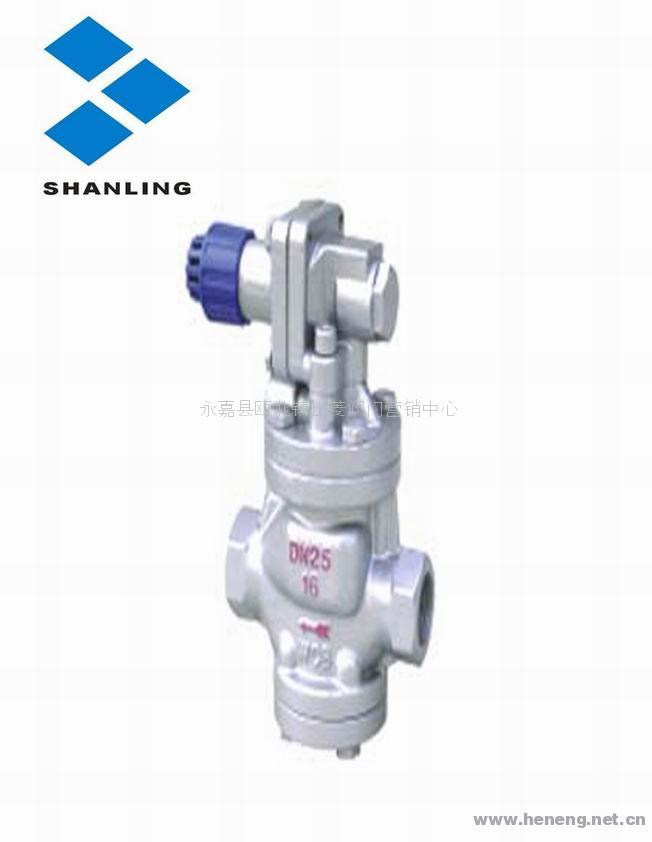

YD13Y型内螺纹连接高灵敏度蒸汽减压阀

来源：永嘉县瓯北镇山菱阀门营销中心发布日期：2010-01-13 截止日期：2011-01-31

有效期至：

2011-01-31

最小起订：

价格：

供应数量：

发货期：

不包含运费

一、YD13Y型内螺纹连接高灵敏度蒸汽减压阀结构特点和用处

YD13Y型内螺纹连接高灵敏度蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。

YD13Y型内螺纹连接高灵敏度蒸汽减压阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

YD13Y型内螺纹连接高灵敏度蒸汽减压阀在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了产品的性能。

1、提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。

2、改善了流线分布，降低了噪声。

3、改进了密封面结构，延长了密封面寿命。

YD13Y型内螺纹连接高灵敏度蒸汽减压阀主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。

二、YD13Y型内螺纹连接高灵敏度蒸汽减压阀主要技术参数和性能指标

公称压力(Mpa)	1.0	1.6
壳体试验压力(Mpa)*	1.5	2.4
密封试验压力(Mpa)	1.0	1.6
最高进口压力(Mpa)	1.0	1.6
出口压力范围(Mpa)	0.04-0.6	0.04-1.0
压力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
最小压差(Mpa)	0.05	0.07
渗漏量	GB12245-1989

YD13Y型内螺纹连接高灵敏度蒸汽减压阀壳体试验不包括膜片、顶盖

三、YD13Y型内螺纹连接高灵敏度蒸汽减压阀主要零件材料

零件名称	零件材料
阀体阀盖底盖	WCB
阀座阀瓣	2Cr13
缸套活塞	铝铁青铜
膜片	PH15-7Mo
活塞环	对位聚苯
导阀座导阀瓣	2Cr13
主阀弹簧	50CrVA
导调主弹簧	50CrVA
调节弹簧	60Si2Mn

四、YD13Y型内螺纹连接高灵敏度蒸汽减压阀流量系数(Cv)

DN	15	20	25	32	40	50
Cv	1	2.5	4	6.5	9	16

五、YD13Y型内螺纹连接高灵敏度蒸汽减压阀连接尺寸

公称通径	G	L	H	H1
15	1/2"	140	160	65
20	3-4"	140	160	65
25	1"	160	168	68
32	1-1/4"	180	185	75
40	1-1/2"	200	185	78
50	2"	230	193	88
